Ort aus 2 oder 3 Höhen – Standlinien, Fehlerdreieck und Plotting Sheet

Das Ziel jeder Astronavigation: aus zwei oder drei gemessenen Gestirnshöhen den Schiffsort. NauticTools2 macht aus jeder Beobachtung eine Standlinie, versegelt frühere Standlinien auf die Zeit der letzten, zeichnet alles auf ein Plotting Sheet und liefert beobachteten Ort, Besteckversetzung und den vollständigen Rechenweg.

Wega, Shaula und Saturn vor Martinique: drei Standlinien, zwei davon versegelt, auf dem Plotting Sheet.

Der Weg zum Schiffsort

Hinter jeder Standlinie steckt eine ganze Rechenkette. NauticTools2 erledigt sie für jede Beobachtung automatisch – die einzelnen Schritte gibt es aber auch als eigene Werkzeuge, wenn man sie nachvollziehen oder von Hand üben möchte:

  1. Ephemeriden

    Deklination δ und Greenwicher Stundenwinkel Grt des Gestirns zur Beobachtungszeit, daraus mit der Koppellänge der Ortsstundenwinkel t.

  2. Sextantenbeschickung

    Von der Sextantenablesung Hs über Indexberichtigung, Kimmtiefe, Refraktion, Halbmesser und Parallaxe zur beobachteten Höhe Hb.

  3. Höhe und Azimut

    Die Höhe Hc, die das Gestirn vom Koppelort aus haben müsste, und seine Richtung Az – aus dem nautischen Dreieck.

  4. Standlinie

    Höhenunterschied Δh = Hb − Hc: So viele Seemeilen liegt die Standlinie vom Koppelort in Richtung des Gestirns (bei negativem Δh vom Gestirn weg), senkrecht zum Azimut.

  5. Schiffsort

    Zwei oder drei Standlinien schneiden – das ist dieses Werkzeug.

Was ist eine Standlinie?

Alle Orte, von denen aus ein Gestirn zur selben Zeit unter derselben Höhe erscheint, liegen auf einem Kreis um seinen Bildpunkt. Der Kreis ist so groß, dass sein Stück in der Nähe des Koppelorts als Gerade gezeichnet wird – die Standlinie. Man misst sie vom Koppelort aus ab: Δh Seemeilen in Richtung des Azimuts, dort senkrecht dazu. Eine zweite Standlinie aus einem Gestirn in anderer Richtung schneidet die erste im beobachteten Ort.

Skizze: Koppelort mit zwei Azimutrichtungen, den Höhenunterschieden Δh und den senkrecht dazu stehenden Standlinien, die sich im beobachteten Ort schneiden Koppelort beobachteter Ort Az₁ Az₂ Δh₁ Δh₂ Standlinie 1 Standlinie 2
Vom Koppelort aus Δh in Richtung des Azimuts abtragen, dort die Standlinie senkrecht zeichnen. Wo sich zwei Standlinien schneiden, steht das Schiff.

Wann braucht man das?

Formeln und Rechenweg

Δh = Hb − Hc · Versegelung = FüG · Δt in Richtung KüG
  1. Je Standlinie

    Ephemeriden, Sextantenbeschickung, Hc und Az wie oben; daraus Δh. Jede Standlinie läuft von ihrem eigenen Koppelort aus.

  2. Mittagsbreite als Standlinie

    Zeitpunkt ist die Kulmination über der Koppellänge, gerechnete Höhe Hc = 90° − (φ − δ) im Südmeridian, Az = 180°. Die Standlinie ist die Ost-West-Parallele der Mittagsbreite.

  3. Versegelung

    Frühere Standlinien werden um FüG · Δt in Richtung KüG parallel auf die Zeit der letzten Beobachtung versetzt. Ohne KüG und FüG bleiben sie, wo sie sind.

  4. Schnittpunkt

    Zwei Standlinien: der Schnittpunkt. Drei Standlinien: der Mittelpunkt des Fehlerdreiecks aus den drei paarweisen Schnittpunkten.

  5. Besteckversetzung

    Richtung und Distanz vom Koppelort der letzten Standlinie zum beobachteten Ort. Dazu der kleinste Schnittwinkel als Maß für die Güte des Schnitts.

Beispiel

22.10.2026, nautische Dämmerung vor Martinique. Vom Koppelort 14° 30,0′ N, 061° 20,0′ W werden nacheinander Wega, Shaula und Saturn geschossen (Indexberichtigung −1,0′, Augeshöhe 3 m). Die Yacht läuft KüG 280° mit FüG 6 kn.
Wega 22:08:35 UTC, Hs 58°33,0′ · Shaula 22:09:55 UTC, Hs 26°59,0′ · Saturn 22:12:25 UTC, Hs 22°36,0′. Wo steht die Yacht?

Wega: Δh = −3,3′, Az = 324,8°, versegelt 0,4 sm auf 280°
Shaula: Δh = +1,2′, Az = 213,9°, versegelt 0,2 sm auf 280°
Saturn: Δh = −5,3′, Az = 094,6°
Schnittwinkel 50° · Besteckversetzung 227,8° / 4,3 sm
Beobachteter Ort: 14° 27,1′ N, 061° 23,3′ W

Das Plotting Sheet zum Beispiel: Koppelort, Azimute, versegelte Standlinien und der beobachtete Ort, darunter Ergebnis und Rechenweg.

Worauf man achten sollte

So geht es in NauticTools2

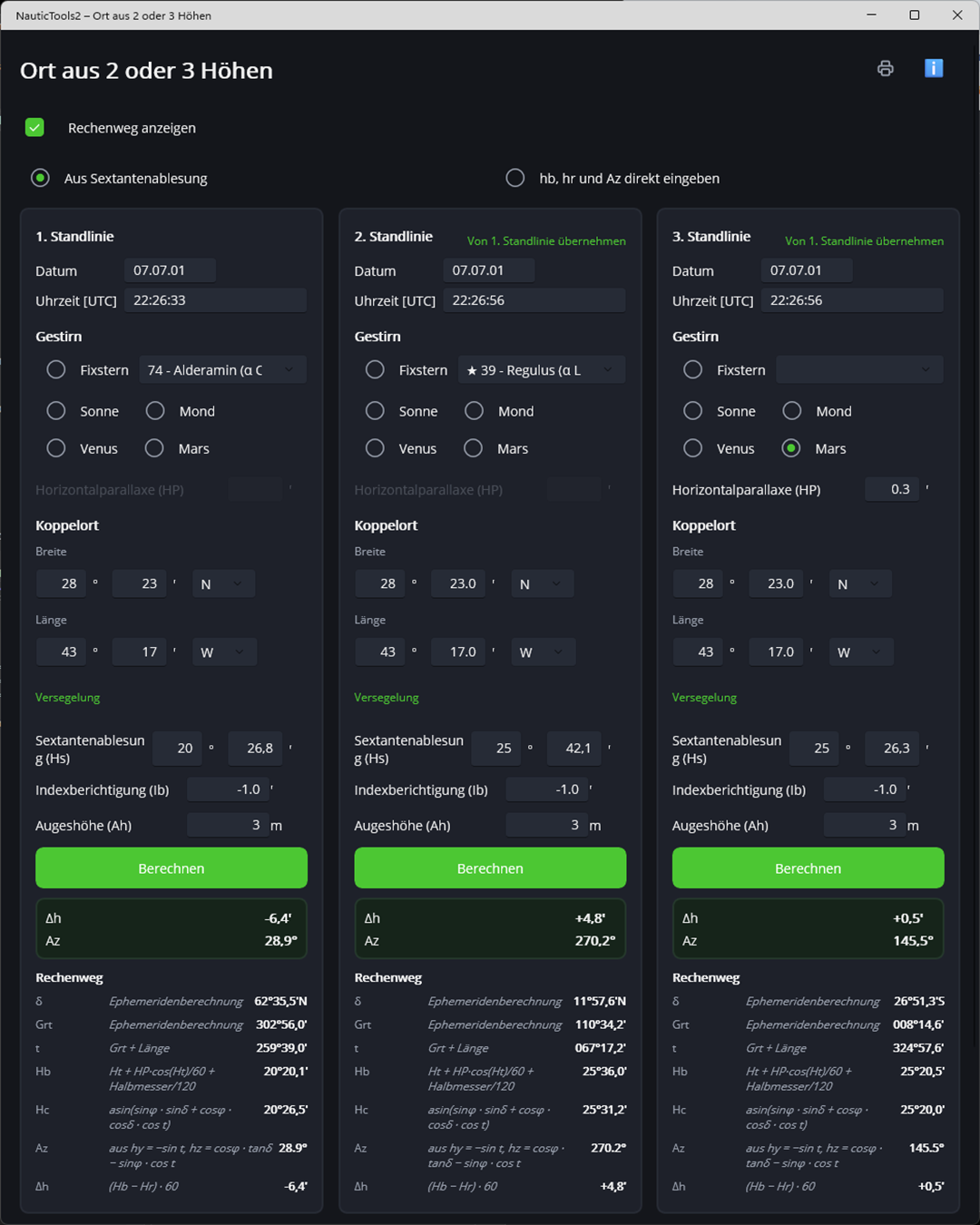

  1. Erste Standlinie

    Gestirn wählen (Sonne oder Mond mit Rand, Venus, Mars, Jupiter, Saturn, ein Fixstern oder die Mittagsbreite), dann Datum und Uhrzeit, Koppelort, Sextantenablesung, Indexberichtigung und Augeshöhe. Blau markierte Bezeichnungen zeigen, was noch fehlt.

  2. Weitere Standlinien

    „+ Neue Standlinie hinzufügen“ – bis zu drei. „Von 1. Standlinie übernehmen“ kopiert Datum, Koppelort, Indexberichtigung, Augeshöhe und KüG/FüG. Mit KüG und FüG wird eine Standlinie versegelt.

  3. Ort ablesen

    Sobald sich zwei Standlinien schneiden, erscheinen Plotting Sheet, Ort, BV und Rechenweg.

  4. Drucken und speichern

    Das Protokoll bringt auch drei Standlinien samt Rechenweg auf eine Seite, das Plotting Sheet auf die zweite. Aufgaben lassen sich speichern und wieder laden.

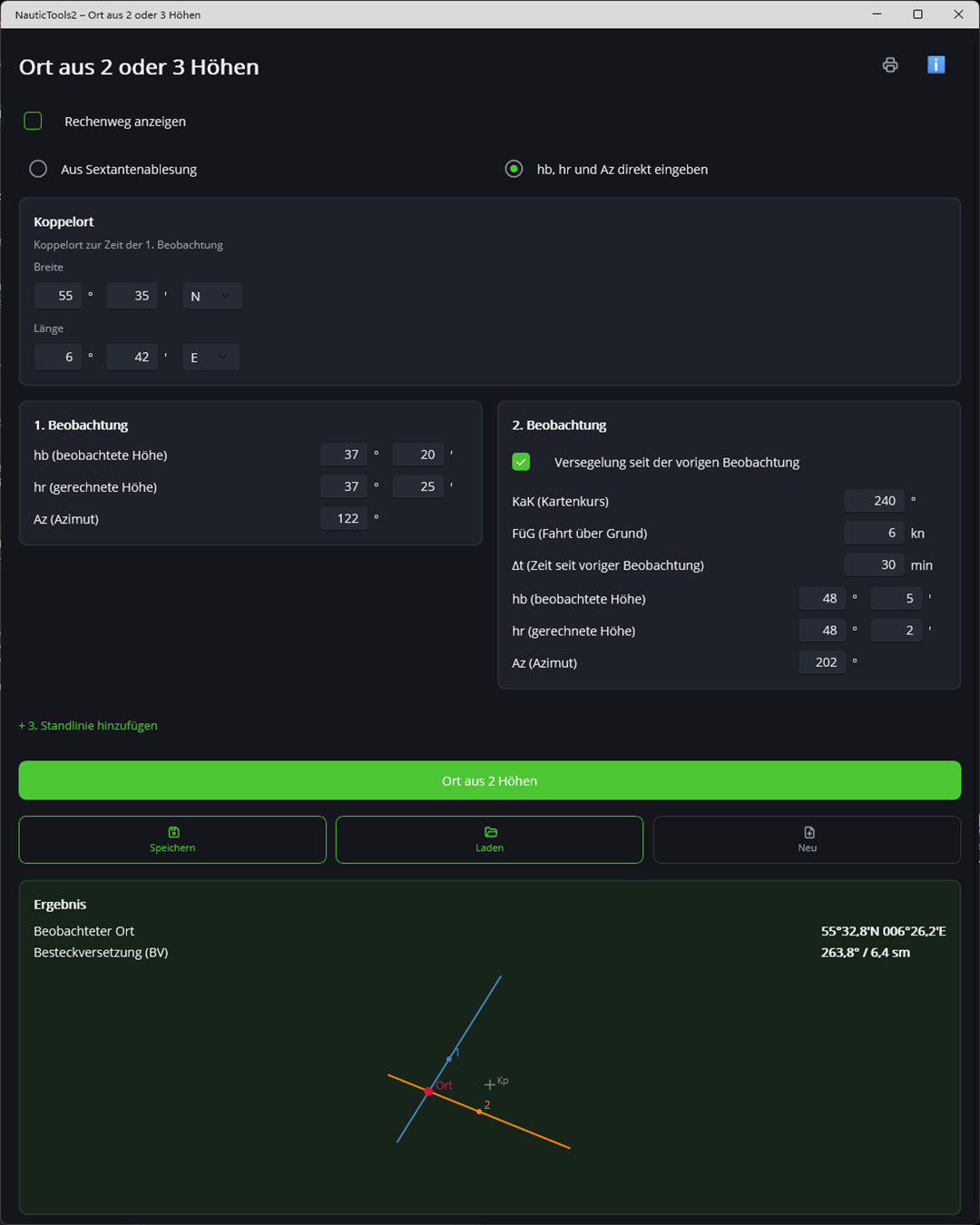

  5. Aufgaben mit hb, hr und Az

    Für Übungen, in denen beobachtete Höhe, gerechnete Höhe und Azimut schon gegeben sind, gibt es die Eingabeart „hb, hr und Az direkt eingeben“.

Rechenprotokoll zum Ausdrucken

Jede Ortsbestimmung lässt sich als Protokoll drucken oder als PDF speichern. Auch mit drei Standlinien passen Eingaben, der Rechenweg jeder Standlinie, das Ergebnis und der Rechenweg der Ortsbestimmung auf eine Seite – das Plotting Sheet folgt auf der zweiten.

Seite 1 des Druckprotokolls zum Beispiel vor Martinique.

Häufige Fragen

Wie viele Gestirne braucht man für einen Schiffsort?

Zwei Standlinien ergeben einen Schnittpunkt und damit einen Ort. Drei sind besser: Sie bilden ein Fehlerdreieck, dessen Größe zeigt, wie gut die Beobachtungen zusammenpassen.

Was ist das Fehlerdreieck?

Drei Standlinien schneiden sich wegen kleiner Mess- und Zeitfehler fast nie in einem Punkt. Als beobachteter Ort gilt der Mittelpunkt des Dreiecks; ein großes Dreieck deutet auf einen Fehler hin.

Was bedeutet Versegelung?

Liegt zwischen zwei Beobachtungen eine Strecke, wird die frühere Standlinie um FüG mal Zeitunterschied in Richtung KüG parallel versetzt. So beziehen sich alle Standlinien auf die Zeit der letzten Beobachtung.

Kann man die Mittagsbreite mit anderen Standlinien kombinieren?

Ja. Sie ist selbst eine Standlinie, eine Ost-West-Parallele, und steht in NauticTools2 als eigene Standlinienart zur Auswahl – etwa mit der Sonne am Vormittag oder einem Planeten am Abend. Den klassischen Fall rechnet auch das Mittagsbesteck.
