Terrestrische Navigation
Grenzkurs berechnen – welchen Kurs kann das andere Fahrzeug haben?

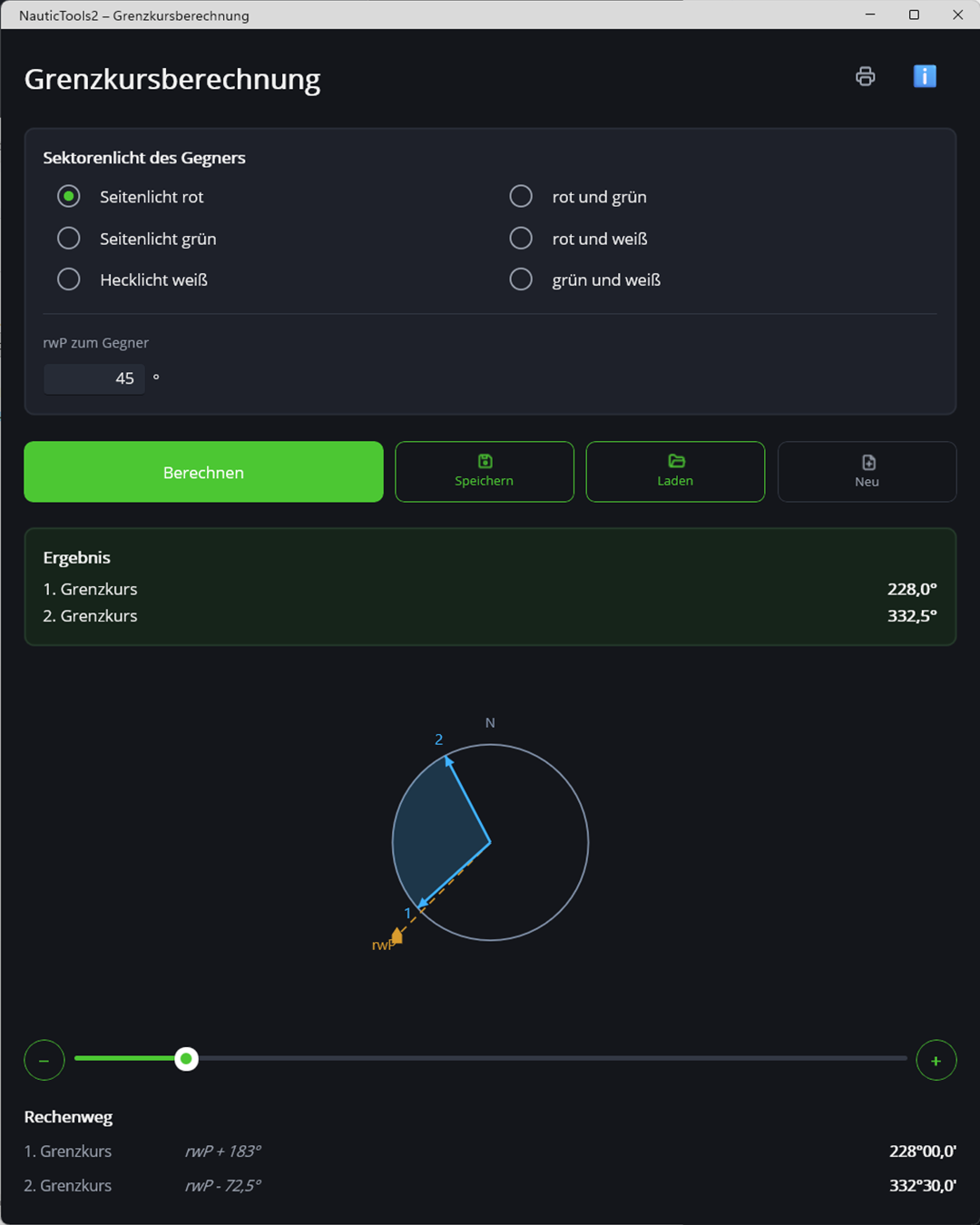

Nachts sieht man von einem anderen Fahrzeug oft nur seine Lichter. Aus der Kombination der sichtbaren Positionslichter und der eigenen rechtweisenden Peilung zum Fahrzeug ergibt sich ein fester Sektor möglicher Kurse. NauticTools2 berechnet die beiden Grenzkurse und zeigt den Sektor als Grafik.
- Positionslichter
- Seitenlicht · Hecklicht
- rwP zum Gegner
- Kurssektor
- Grafik
- Schieberegler
Was ist ein Grenzkurs?
Jedes Positionslicht leuchtet nur in einem genormten Sektor: die Seitenlichter je 112,5° vom Bug aus nach Steuerbord (grün) und Backbord (rot), das Hecklicht 135° nach achtern. Welche Lichter man sieht, verrät also, aus welcher Richtung man das andere Fahrzeug betrachtet. Zusammen mit der eigenen Peilung ergibt sich daraus ein Bereich möglicher Kurse – begrenzt von den beiden Grenzkursen.
Die sechs Sichtkombinationen
Aus der Überlappung der Sektoren ergeben sich sechs Kombinationen mit jeweils fester Sektorbreite:
- rot und grün – 6° (das Fahrzeug kommt genau auf einen zu)
- nur grün – 104,5°
- grün und weiß – 10°
- nur weiß – 125°
- rot und weiß – 10°
- nur rot – 104,5°
Die Überscheinungswinkel stammen aus den KVR (Anlage I, Abschnitt 9): Nach voraus darf jedes Seitenlicht bis zu 3° auf die andere Seite hinüberscheinen – zusammen 6° rot und grün. Achtern dürfen Seitenlicht und Hecklicht je bis zu 5° überlappen – zusammen 10°. Für „nur rot“ bleiben so 112,5° − 3° − 5° = 104,5°, für „nur weiß“ 135° − 2 · 5° = 125°. Es sind Höchstwerte; damit deckt die Rechnung den ungünstigsten Fall ab.
Wann braucht man das?
- Lage beurteilen bei Nacht: Kommt das Fahrzeug entgegen, kreuzt es oder fährt es voraus? Der Kurssektor gibt die Antwort.
- Ausweichpflicht klären: Nach den Kollisionsverhütungsregeln hängt die Ausweichpflicht davon ab, wie sich die Kurse kreuzen.
- Segelfahrzeuge eingrenzen: Bei einem segelnden Gegner lässt sich der Sektor mit der Windrichtung weiter einengen.
Rechenweg
Gegenpeilung
Die Peilung vom anderen Fahrzeug zu einem selbst: rwP + 180°.
Sektorgrenzen
Aus den sichtbaren Lichtern folgt, in welchem Bereich der Seitenpeilung (vom Gegner aus gesehen) man steht – etwa beim roten Licht an Backbord voraus.
Grenzkurse
Gegenpeilung minus die beiden Sektorgrenzen ergibt die beiden Grenzkurse. Der wahre Kurs liegt dazwischen.
NauticTools2 fasst Gegenpeilung und Sektorgrenze zu einem festen Wert je Sichtkombination zusammen – bei „nur rot“ etwa 180° + 3° = 183° und 180° − 252,5° = −72,5°. Ergebnisse unter 0° oder über 360° werden um 360° korrigiert. So steht es auch im Rechenweg der App:
| Sichtbar | 1. Grenzkurs | 2. Grenzkurs | bei rwP 045° |
|---|---|---|---|
| nur rot | rwP + 183° | rwP − 72,5° | 228,0° / 332,5° |
| nur grün | rwP − 183° | rwP + 72,5° | 222,0° / 117,5° |
| nur weiß | rwP − 62,5° | rwP + 62,5° | 342,5° / 107,5° |
| rot und grün | rwP + 177° | rwP + 183° | 222,0° / 228,0° |
| rot und weiß | rwP − 72,5° | rwP − 62,5° | 332,5° / 342,5° |
| grün und weiß | rwP + 72,5° | rwP + 62,5° | 117,5° / 107,5° |
Beispiel
Ein Fahrzeug wird rw 045° gepeilt, zu sehen ist nur sein rotes Seitenlicht. In welchem Kursbereich kann es sich befinden?
Gegenpeilung = 045° + 180° = 225°
1. Grenzkurs = 228,0°
2. Grenzkurs = 332,5° (Sektorbreite 104,5°)
Worauf man achten sollte
- Rechtweisende Peilung: Die Peilung muss rechtweisend sein – eine Kompass- oder Radarseitenpeilung vorher mit der Peilungsbeschickung umrechnen.
- Übergänge sind unscharf: An den Sektorgrenzen überlappen sich die Lichter um einige Grad. Daher die schmalen Sektoren „rot und weiß“ und „grün und weiß“.
- Weitere Lichter beachten: Topplichter, Arbeitslichter oder Sonderlichter liefern zusätzliche Hinweise auf Art und Kurs des Fahrzeugs.
So geht es in NauticTools2
Sichtbare Lichter wählen
Die Kombination auswählen, die beim anderen Fahrzeug zu sehen ist.
Peilung eintragen
Die rechtweisende Peilung (rwP) zum anderen Fahrzeug eingeben.
Berechnen
NauticTools2 nennt den 1. und 2. Grenzkurs und zeichnet den Sektor.
Eigene Position verschieben
Mit dem Schieberegler unter der Grafik wandert die eigene Position um das andere Fahrzeug herum – die Peilung läuft von 0° bis 360°. Grenzkurse und Grafik rechnen beim Ziehen sofort mit. So lässt sich gut nachvollziehen, wie sich der Kurssektor mit der Peilung dreht.
Häufige Fragen
Warum sieht man manchmal rot und grün gleichzeitig?
Dann blickt man fast genau auf den Bug des anderen Fahrzeugs – es kommt direkt auf einen zu. Der mögliche Kurssektor ist nur 6° breit.
Was bedeutet nur weiß?
Man sieht das Hecklicht, steht also achteraus des anderen Fahrzeugs. Es fährt mehr oder weniger von einem weg – bei eigener höherer Fahrt ist man der Überholer.
Gilt das auch für Motorfahrzeuge?
Ja, Seitenlichter und Hecklicht sind für alle Maschinen- und Segelfahrzeuge gleich genormt. Maschinenfahrzeuge führen zusätzlich ein oder zwei Topplichter.
