Terrestrische Navigation

Missweisung berechnen – wohin zeigt die Kompassnadel wirklich?

Eine Kompassnadel zeigt nicht zum geografischen Nordpol, sondern nach missweisend Nord. Der Winkel dazwischen ist die Missweisung, auch magnetische Deklination genannt. Sie hängt vom Ort ab und ändert sich mit den Jahren. NauticTools2 berechnet sie für jede Position und jedes Datum von 1900 bis 2030.

• Position
• Datum
• Missweisung Ost/West
• Jährliche Änderung
• IGRF-Modell

Was ist die Missweisung?

Die Erde hat zwei „Nordrichtungen“: rechtweisend Nord zeigt zum geografischen Nordpol, auf den sich Seekarte und Längengrade beziehen. Missweisend Nord ist die Richtung, in die eine ungestörte Kompassnadel zeigt – sie richtet sich nach den Feldlinien des Erdmagnetfelds.

Der Winkel zwischen beiden ist die Missweisung (Mw). Zeigt die Nadel östlich von rechtweisend Nord, ist die Missweisung Ost und wird positiv gerechnet, zeigt sie westlich davon, ist sie West und negativ.

Wann braucht man das?

• Kurs und Peilung umrechnen: Jeder Kurs aus der Seekarte ist rechtweisend, jeder Kompasskurs missweisend (plus Ablenkung). Ohne die Missweisung lässt sich ein Kartenkurs nicht in einen Steuerkurs umrechnen.
• Alte Seekarten und Lehrbeispiele: Die Missweisung auf der Karte gilt für ein bestimmtes Jahr. Mit NauticTools2 lässt sie sich für das heutige Datum – oder das Jahr einer alten Aufgabe – genau bestimmen.
• Kompass kontrollieren: Um die Ablenkung eines Steuerkompasses zu ermitteln, muss die Missweisung am aktuellen Ort bekannt sein.

Berechnung und Kartenangabe

NauticTools2 berechnet die Missweisung mit dem IGRF (International Geomagnetic Reference Field), dem offiziellen Referenzmodell des Erdmagnetfelds. Es wird von der internationalen Fachorganisation IAGA alle fünf Jahre neu herausgegeben und beschreibt das Feld als Kugelfunktionsreihe – eine Handrechnung gibt es dafür nicht. Das Modell in der App deckt die Jahre 1900 bis 2030 ab.

Ohne Rechner wird die Missweisung aus der Seekarte fortgeschrieben. Dort steht ein Wert mit Jahr und jährlicher Änderung:

1. Kartenangabe ablesen

   Missweisung, Bezugsjahr und jährliche Änderung aus der Kompassrose der Seekarte.

2. Jahre zählen

   Anzahl der Jahre vom Bezugsjahr bis heute.

3. Fortschreiben

   Jährliche Änderung mal Jahre zur Kartenangabe addieren – Vorzeichen beachten: Ost positiv, West negativ.

Beispiel

Das zweite Beispiel zeigt, warum alte Kartenangaben mit Vorsicht zu genießen sind: Die jährliche Änderung ist selbst nicht konstant. Bei Helgoland hat sie sich seit 1990 von 6′ auf rund 10′ pro Jahr beschleunigt.

Worauf man achten sollte

• Vorzeichen: Ost positiv, West negativ – das gilt in NauticTools2 für alle Werkzeuge. Ein Vertauschen ist einer der häufigsten Fehler in der Kursbeschickung.
• Örtliche Störungen: In manchen Seegebieten weicht die Missweisung durch Erzvorkommen im Meeresboden deutlich vom Modell ab. Solche Gebiete sind in der Seekarte als „Magnetische Störung“ eingetragen.
• Missweisung ist nicht Ablenkung: Die Missweisung kommt vom Erdmagnetfeld, die Ablenkung vom eigenen Schiff (Motor, Stahl, Elektronik). Beide zusammen ergeben die Fehlweisung des Kompasses.
• Modellgrenzen: Das IGRF ist eine sehr gute Näherung, ersetzt aber nicht die Angaben amtlicher Seekarten in Gebieten mit bekannten Anomalien.

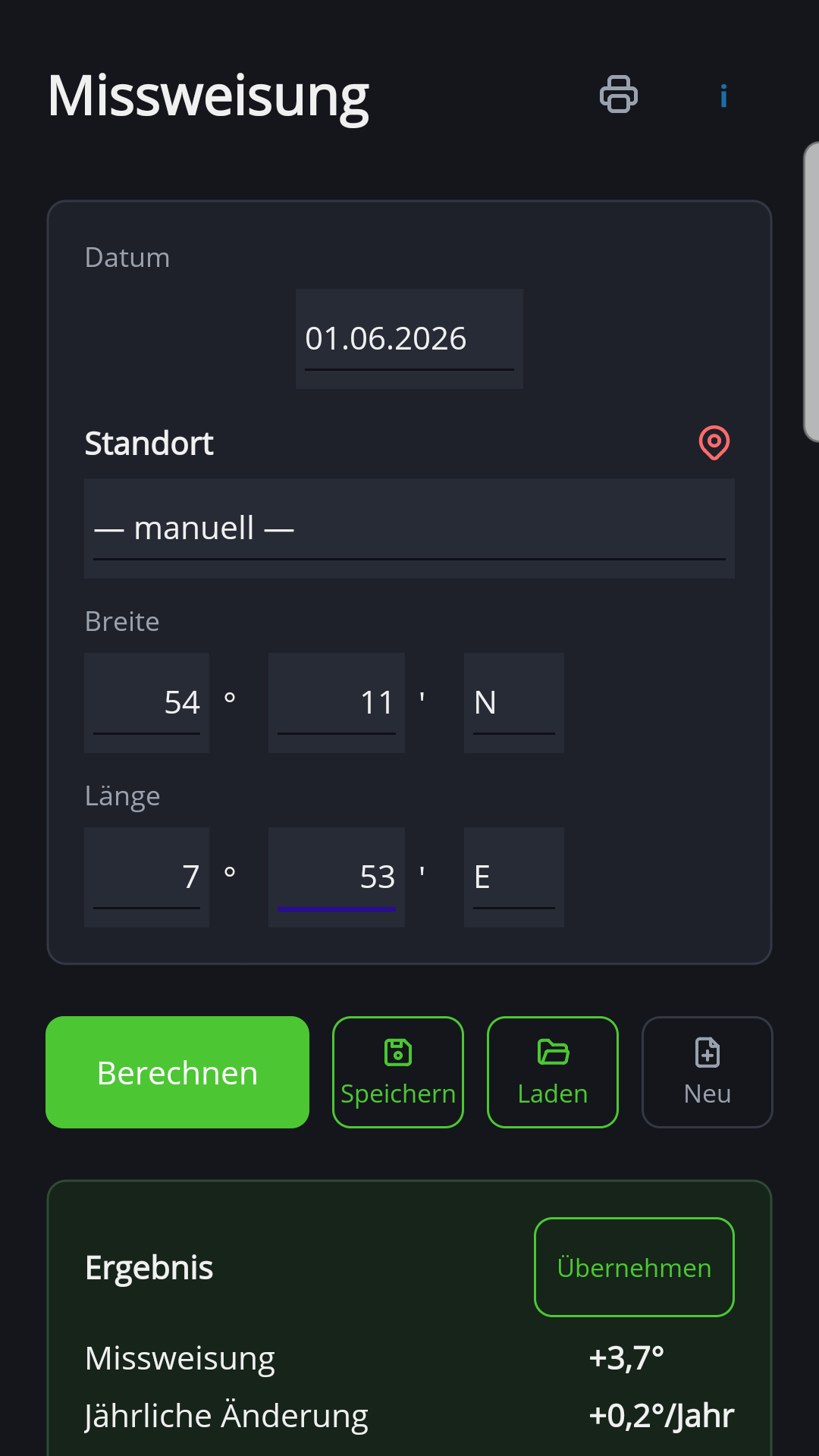

So geht es in NauticTools2

1. Datum wählen

   Vorbelegt ist das heutige Datum. Für alte Aufgaben einfach das Jahr der Aufgabe eintragen.

2. Position eingeben

   Breite und Länge von Hand, aus einem gespeicherten Wegpunkt oder – wenn vorhanden – aus der GPS-Position. Eine eingegebene Position lässt sich direkt als Wegpunkt speichern.

3. Berechnen

   NauticTools2 zeigt die Missweisung und ihre jährliche Änderung.

4. Als Referenzwert übernehmen

   Mit „Übernehmen“ wird der Wert zur Vorgabe für alle anderen Werkzeuge, etwa Kursbeschickung und Peilungsbeschickung.

Häufige Fragen

Ist Missweisung dasselbe wie Deklination oder Variation?

Ja. „Magnetische Deklination“ ist der Begriff aus der Geophysik, im Englischen sagt man in der Navigation meist „variation“. Gemeint ist immer derselbe Winkel. Nicht verwechseln mit der Deklination eines Gestirns in der Astronavigation.

Wie genau ist die Berechnung?

Für offene Seegebiete liegt das IGRF meist innerhalb eines halben Grades am tatsächlichen Wert – das ist etwa so genau, wie sich ein Bootskompass ablesen lässt.

Warum ändert sich die Missweisung?

Das Erdmagnetfeld entsteht durch Strömungen im flüssigen Erdkern und verändert sich ständig. Der magnetische Nordpol wandert dabei um Dutzende Kilometer pro Jahr.
