Terrestrische Navigation
Stromdreieck berechnen – wohin versetzt mich der Strom?
Ein Schiff, das durchs Wasser einen Kurs steuert, wird vom Strom zusätzlich versetzt. Der Weg über Grund ergibt sich aus Weg durchs Wasser plus Strom – zeichnerisch das Stromdreieck. NauticTools2 löst alle drei klassischen Aufgaben, zeichnet das Dreieck und zeigt den Rechenweg.
- KdW · FdW
- KüG · FüG
- StR · StG
- Beschickung Strom
- Zeichnung
Was ist das Stromdreieck?
Sechs Größen beschreiben die Fahrt im Strom: Kurs und Fahrt durchs Wasser (KdW, FdW), Stromrichtung und -geschwindigkeit (StR, StG) sowie Kurs und Fahrt über Grund (KüG, FüG). Als Pfeile hintereinandergelegt bilden sie ein Dreieck: Weg durchs Wasser plus Strom ergibt den Weg über Grund. Sind vier der sechs Größen bekannt, folgen die beiden anderen.
Die drei Aufgaben
- Wo komme ich hin? Bekannt KdW, FdW, StR, StG – gesucht KüG und FüG.
- Was muss ich steuern? Bekannt KüG, FdW, StR, StG – gesucht der zu steuernde Kurs KdW und die FüG.
- Welcher Strom herrscht? Bekannt KdW, FdW, KüG, FüG (zum Beispiel per GPS) – gesucht StR und StG.
Alle drei Aufgaben liefern zusätzlich die Beschickung Strom (BS), den Winkel zwischen KdW und KüG, der in die Kursbeschickung eingeht.
Wann braucht man das?
- Kurs absetzen in Gezeitengewässern: Welchen Kurs muss ich steuern, um bei Strom die Ansteuerungstonne zu erreichen?
- Koppeln: Wo stehe ich nach einer Stunde, wenn der Strom mich seitlich versetzt?
- Strom bestimmen: Mit GPS (KüG, FüG) und Logge und Kompass (KdW, FdW) lässt sich der tatsächliche Strom ermitteln – zum Vergleich mit Stromatlas oder Gezeitentafel.
Formeln und Rechenweg
NauticTools2 rechnet mit den Nord- und Ost-Anteilen der Pfeile. Für „Wo komme ich hin?“:
Kurs über Grund
KüG = arctan(O / N), im richtigen Quadranten.
Fahrt über Grund
FüG = √(N² + O²)
Beschickung Strom
BS = KüG − KdW
Was muss ich steuern? Hier hilft der Hilfswinkel α zwischen KdW und KüG: sin α = StG · sin(StR − KüG) / FdW, dann KdW = KüG − α und FüG = FdW · cos α + StG · cos(StR − KüG). Ist der Strom stärker als die eigene Fahrt, kann es keine Lösung geben – das Ziel ist dann gegen den Strom nicht erreichbar.
Beispiele, Schritt für Schritt
Was muss ich steuern? Ein Kurs von 068° über Grund soll erreicht werden. Die Logge zeigt 4,5 kn, der Strom setzt mit 2 kn nach 125°.
StR − KüG = 125° − 068° = 57°
sin α = 2 · sin 57° / 4,5 = 0,373 → α = 21,9°
KdW = 068° − 21,9° ≈ 046°
FüG = 4,5 · cos 21,9° + 2 · cos 57° = 4,18 + 1,09 ≈ 5,3 kn
Wo komme ich hin? Gesteuert werden 046° mit 4,5 kn, der Strom setzt mit 2 kn nach 125°.
N = 4,5 · cos 46° + 2 · cos 125° = 3,13 − 1,15 = 1,98
O = 4,5 · sin 46° + 2 · sin 125° = 3,24 + 1,64 = 4,88
KüG = arctan(4,88 / 1,98) ≈ 068°, FüG = √(1,98² + 4,88²) ≈ 5,3 kn
Worauf man achten sollte
- Stromrichtung ist „wohin“: Anders als beim Wind gibt die Stromrichtung an, wohin der Strom setzt. Ein Strom „nach 125°“ kommt aus Nordwest.
- Strom ändert sich: In Gezeitengewässern drehen Richtung und Stärke stündlich. Für längere Strecken das Dreieck Stunde für Stunde rechnen oder einen Mittelwert bilden.
- Abdrift zuerst: Die Windabdrift gehört in die Kursbeschickung zwischen rwK und KdW. Das Stromdreieck beginnt beim Kurs durchs Wasser.
- Fahrt durchs Wasser, nicht über Grund: Die Logge misst die Fahrt durchs Wasser – genau die gehört ins Dreieck.

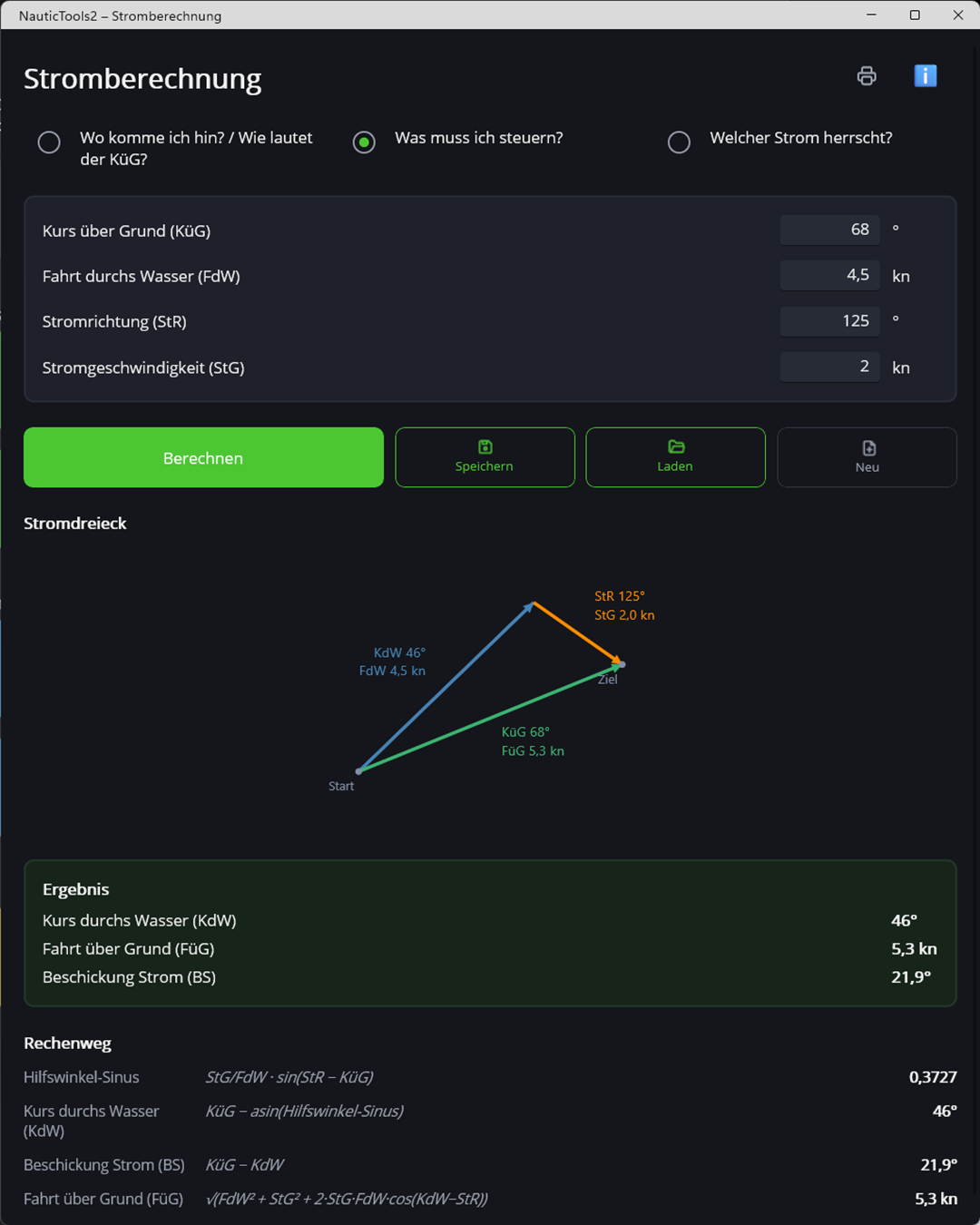

So geht es in NauticTools2
Aufgabe wählen
Wo komme ich hin, was muss ich steuern oder welcher Strom herrscht.
Vier Größen eingeben
Die jeweils bekannten Kurse und Fahrten.
Berechnen
Das Dreieck wird gezeichnet, Ergebnis und Rechenweg erscheinen. Ist die Kursbeschickung geöffnet, übernimmt sie Beschickung und Kurs automatisch.
Rechenprotokoll zum Ausdrucken
Jede Stromberechnung lässt sich als übersichtliches Protokoll drucken oder als PDF speichern – mit Eingaben, Stromdreieck, Ergebnis und dem vollständigen Rechenweg.
Beispielprotokoll als PDF ansehen ›
Häufige Fragen
Was ist der Unterschied zwischen Strom und Abdrift?
Der Strom bewegt das ganze Wasser samt Schiff, die Abdrift entsteht durch Wind, der das Schiff durchs Wasser seitlich schiebt. Deshalb gehört die Abdrift in die Kursbeschickung und der Strom ins Stromdreieck.
Woher bekomme ich Stromrichtung und -stärke?
Aus dem Stromatlas, den Gezeitenstromangaben der Seekarte oder der Gezeitentafel – oder nachträglich aus GPS und Logge mit der dritten Aufgabe.
Warum ist die Fahrt über Grund manchmal größer als die Fahrt durchs Wasser?
Wenn der Strom eine Komponente in Fahrtrichtung hat, schiebt er mit. Bei Gegenstrom ist die Fahrt über Grund kleiner.
