Gezeitenrechnung nach den Admiralty Tide Tables – Tidal Prediction Form und Passieren einer Barre

NauticTools2 leitet Hoch- und Niedrigwasser eines Secondary Port nach dem britischen Verfahren der Admiralty Tide Tables (ATT) aus der Tagesvorhersage eines Standard Port ab, stellt das Ergebnis im Aufbau des Tidal Prediction Form dar und beantwortet danach die Frage, die an Bord zählt: Wie viel Wasser steht zu einer bestimmten Zeit – und von wann bis wann reicht es für meinen Tiefgang?

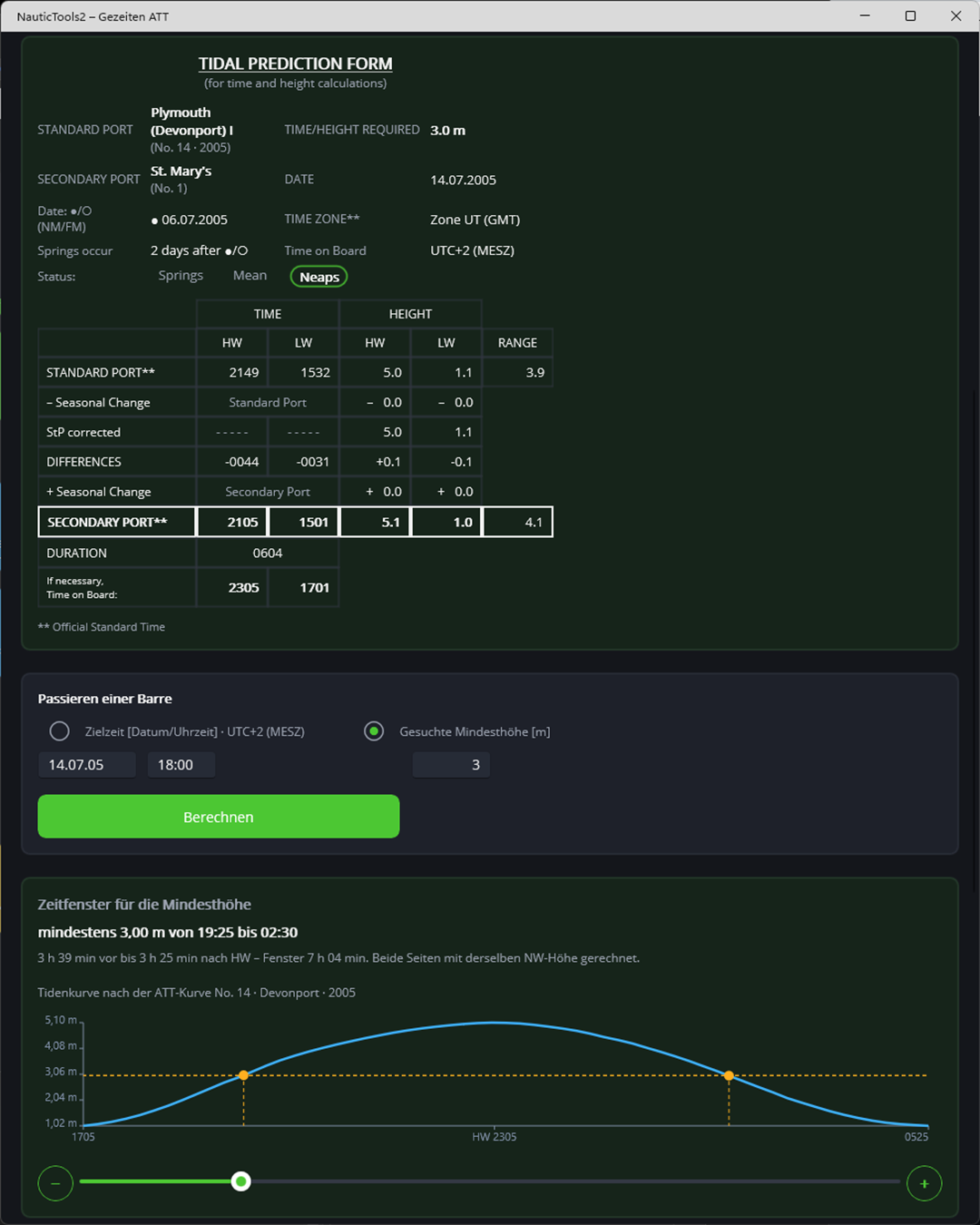

Das ausgefüllte Tidal Prediction Form, darunter die Tidenkurve mit dem Ergebnis der Aufgabe.

Was bedeutet Gezeitenrechnung nach ATT?

Die Admiralty Tide Tables geben tägliche Vorhersagen nur für wenige große Häfen an, die Standard Ports. Für alle anderen Häfen, die Secondary Ports, stehen in Part II Zeit- und Höhenunterschiede zu einem Standard Port. Wer die Gezeit an einem Secondary Port braucht, rechnet also die Tagesvorhersage des Standard Port um. Die Höhe zwischen Hoch- und Niedrigwasser liest man anschließend an der mittleren Spring- und Nippkurve des Standard Port ab.

Skizze: Vom Standard Port über die Differenzen zum Secondary Port und zur Höhe an der Tidenkurve Standard Port Tagesvorhersage HW und NW Secondary Port HW und NW des Hafens Tidenkurve Höhe zur Zeit oder Zeit zur Höhe Differences Seasonal Changes Factor f Die Kurve des Standard Port gilt auch für seine Secondary Ports.
Der Weg der Rechnung, in derselben Reihenfolge wie im Formular.

Wann braucht man das?

Rechenweg

H = LWH + (HWH − LWH) · f

Gerechnet wird in der Reihenfolge des Formulars, genau so zeigt es der Rechenweg in NauticTools2:

  1. Status

    Vom Neu- oder Vollmond, der dem Hochwasser am nächsten liegt, zählt die Springverspätung bis zur Mitte der Springzeit. Bis 2 Tage Abstand gilt Springs, bis 5 Tage Mean, darüber Neaps.

  2. Seasonal Changes

    Die saisonale Änderung des Standard Port wird von seiner Höhe abgezogen, die des Secondary Port am Ende addiert. Es gilt der Wert des nächstgelegenen Monatsanfangs.

  3. Zeitdifferenzen

    Liegt die Uhrzeit zwischen zwei Zeitköpfen aus Part II, wird die Differenz gleichmäßig aufgeteilt und auf ganze Minuten gerundet.

  4. Höhendifferenzen

    Sie richten sich danach, wo die korrigierte Höhe zwischen Nipp- und Springpegel liegt, und werden auf 0,1 m gerundet.

  5. Höhe oder Zeit an der Tidenkurve

    Zwischen Spring- und Nippkurve wird nach der Range am Standard Port gewichtet, dann wird der Factor abgelesen.

Beispiel, Schritt für Schritt

Scharhorn, Beacon C (No. 1437a), bezogen auf Cuxhaven (No. 1438), am 07.07.27. Die Tagesvorhersage für Cuxhaven nennt HW 15:27 mit 3,9 m und LW 22:36 mit 0,2 m, Zone UTC+1. Wie hoch steht das Wasser um 16:00 Bordzeit (UT+2)?

Status: Neumond 04.07.27 + 3 Tage = Springs
Seasonal Change (1. Juli): Standard Port 0,0 m, Secondary Port −0,1 m
HW: 15:27 − 45 min = 14:42 · 3,9 + 0,2 − 0,1 = 4,0 m
LW: 22:36 − 62 min = 21:34 · 0,2 − 0,1 − 0,1 = 0,0 m
Zielzeit: 16:00 UT+2 = 15:00 UTC+1, also 18 min nach HW
Factor an der Tidenkurve: f = 0,993
H = 0,0 + (4,0 − 0,0) · 0,993 ≈ 3,97 m

Diese Aufgabe ist in NauticTools2 gespeichert und lässt sich über Laden öffnen.

Worauf man achten sollte

So geht es in NauticTools2

  1. Häfen in „ATT Ports“ prüfen oder anlegen

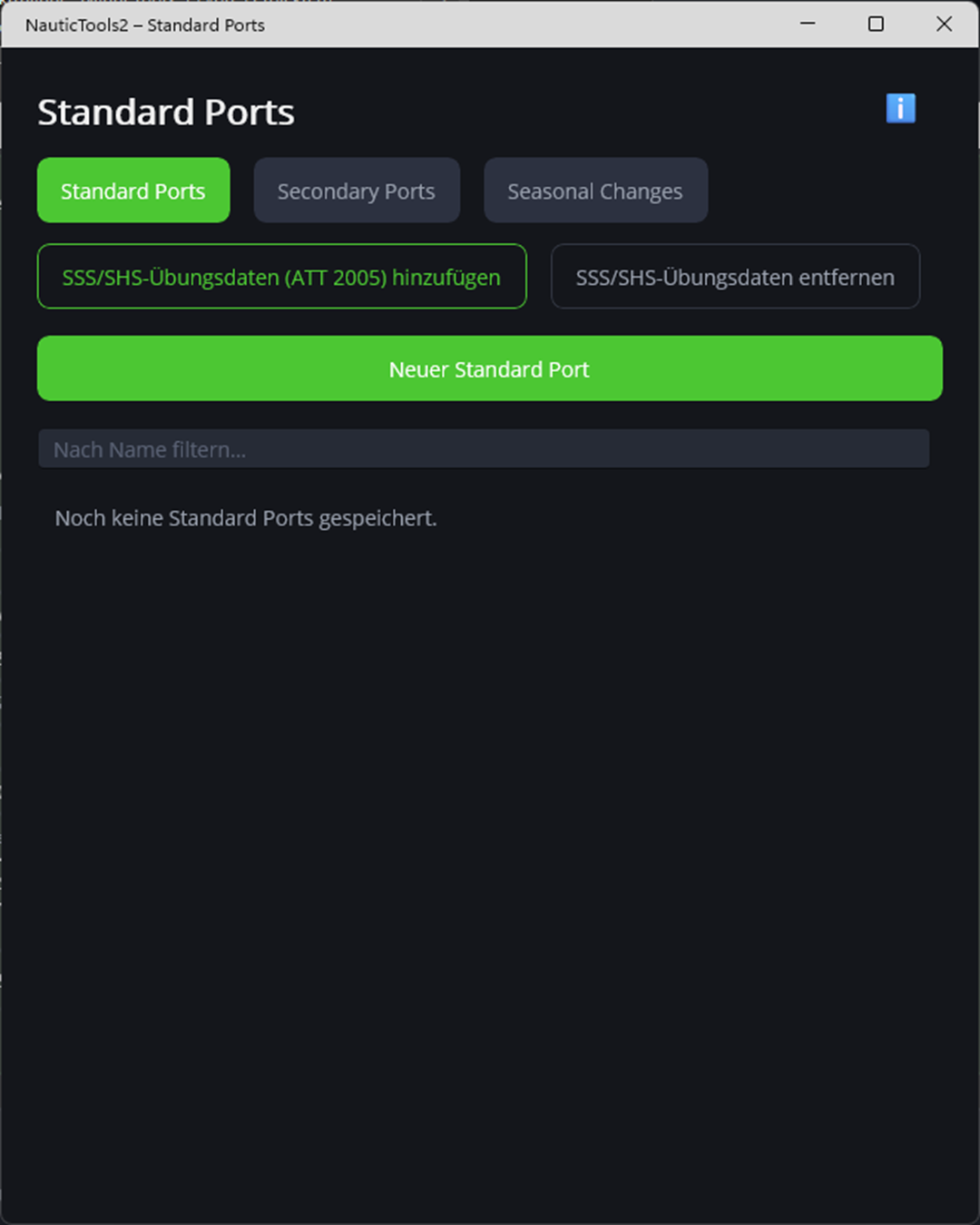

    Die Kachel ATT Ports enthält die Stammdaten in fünf Reitern: Standard Ports, Secondary Ports, Seasonal Changes, SHM Ports und Übungspakete. Der Datenbestand ATT 2027 kommt mit der App: die Standard Ports aus Table V mit Pegeln, Springverspätung, Zeitzone und Zeitköpfen sowie 145 nachgezeichnete Tidenkurven europäischer Häfen. Einige Secondary Ports sind als Beispiele dabei, weitere trägt man aus Part II selbst ein.

    Einmalige Datenbereitstellung: Der Datenbestand ATT 2027 wird nur einmalig bereitgestellt, damit die nachgezeichneten Tidenkurven mitgeliefert werden können. Ein jährliches Update der Daten gibt es nicht. Neue Jahrgänge pflegt man selbst, wie unter „Neue Jahrgänge und Übungsdaten“ beschrieben.

    Empfohlener Ablauf: Erst die Stammdaten vollständig anlegen, dann rechnen.

    1. Standard Port prüfen oder anlegen.
    2. Secondary Port aus Part II anlegen und dem Standard Port zuordnen.
    3. Seasonal Changes für die Nummernbereiche beider Häfen anlegen, falls sie noch fehlen.
    4. Erst danach das Werkzeug Gezeiten ATT öffnen.
    ATT Ports: alle Stammdaten an einer Stelle, nach Datenbestand getrennt.
  2. Hafen suchen

    In Gezeiten ATT oben den Namen oder die Nummer eingeben. Ein Treffer wählt Secondary Port und Standard Port gleichzeitig aus, auch bei Häfen, die im Buch in Abschnitte (I, II) mit eigenen Zeitköpfen geteilt sind.

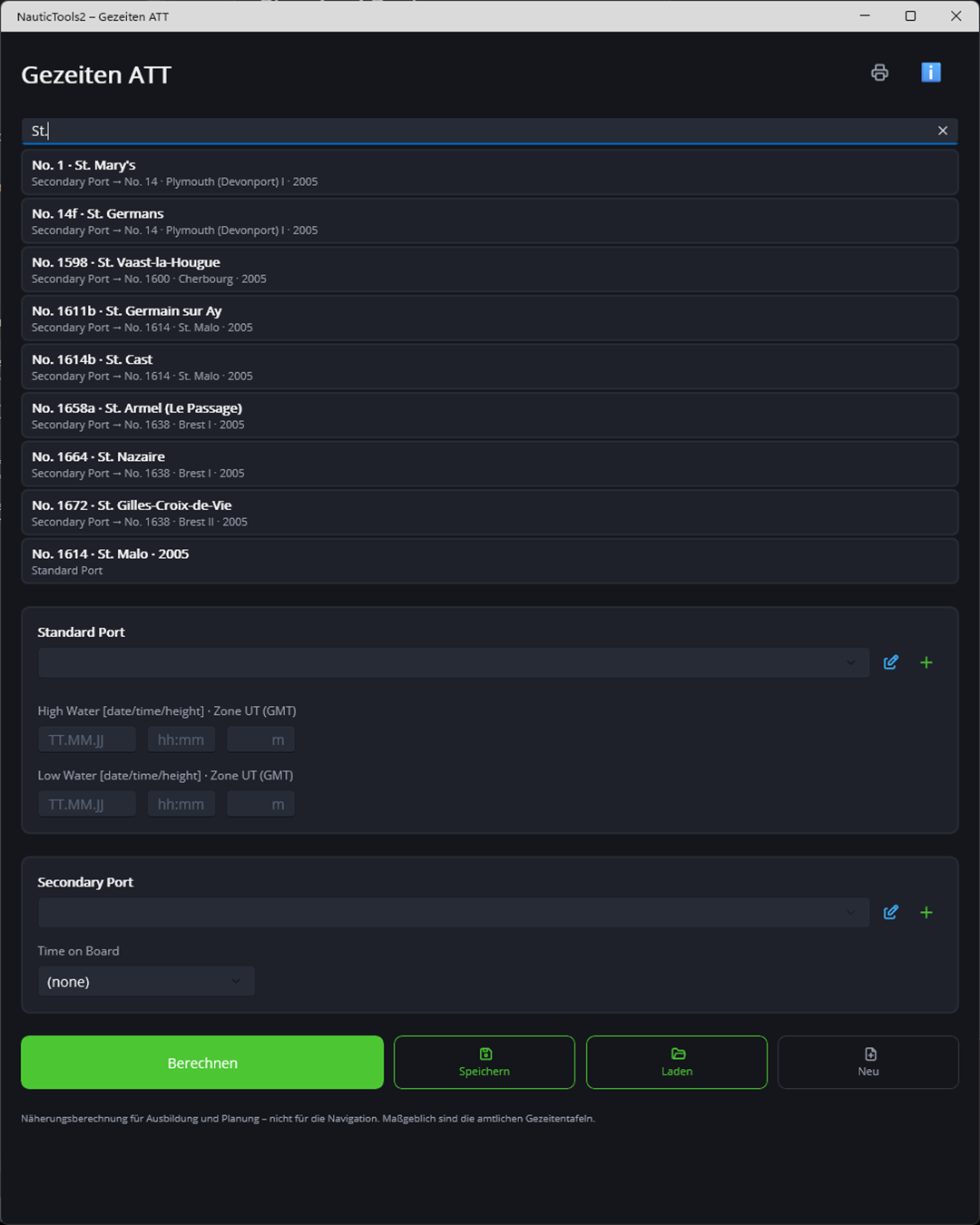

    Die Suche findet Secondary und Standard Ports über Name oder Nummer.
  3. Tagesvorhersage eintragen

    Datum, Uhrzeit und Höhe von Hoch- und Niedrigwasser des Standard Port eintragen. Das erste Datum wird in die übrigen leeren Felder übernommen. Die Seasonal Changes füllt die App aus der Verwaltung. Eingaben und Formular stehen bewusst auf Englisch und mit Dezimalpunkt, so wie im Buch.

  4. Tidal Prediction Form berechnen

    Berechnen füllt das Formular: Kopf mit beiden Häfen, Status mit eingerahmtem Springs, Mean oder Neaps und die Zeilen von Standard Port bis Duration.

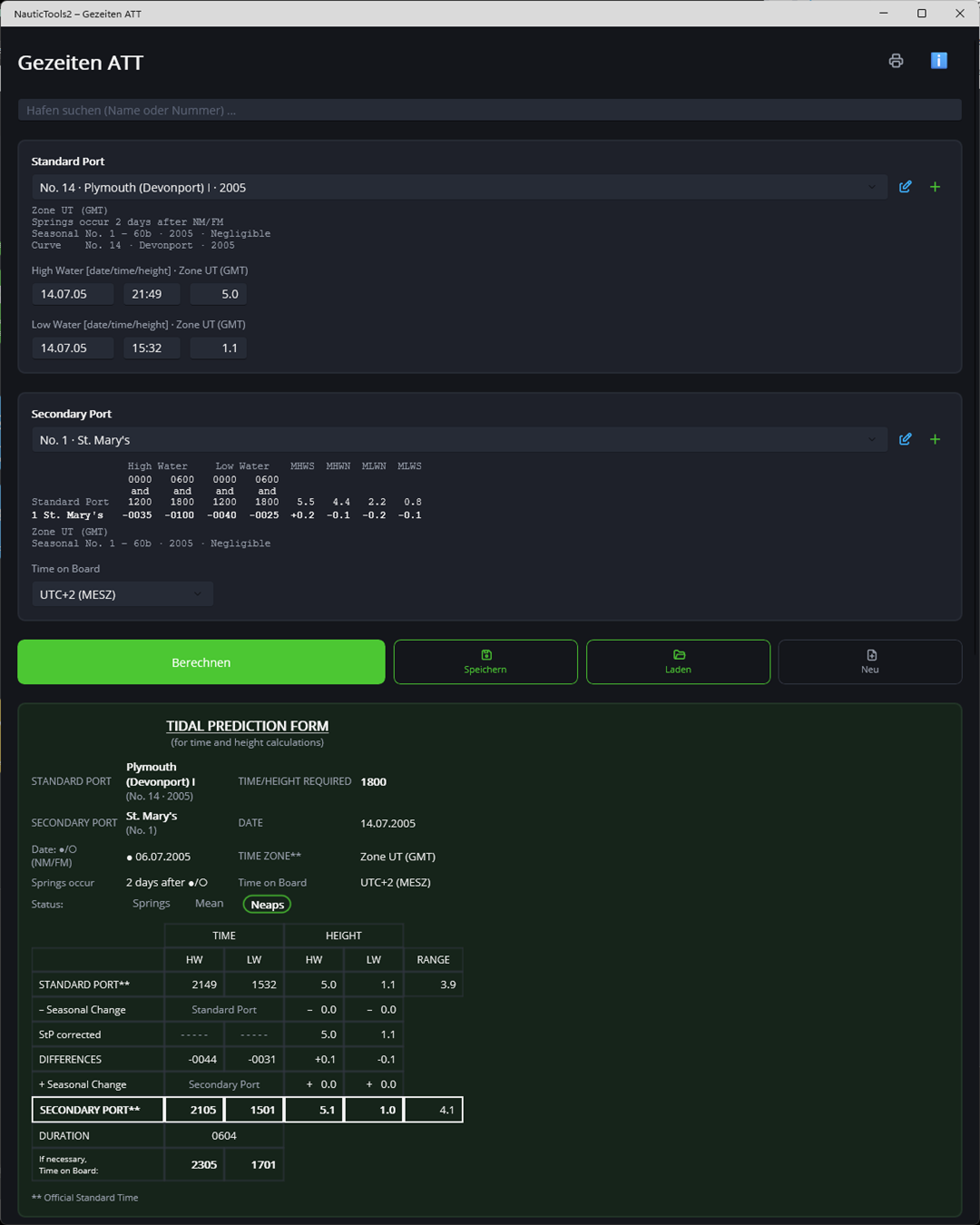

    Das Tidal Prediction Form mit allen Zeilen.
  5. Passieren einer Barre

    Erst danach erscheint dieser Block, denn wie in den Instructions der Tide Tables kommt zuerst die Gezeitenrechnung. Wählbar sind die Wasserhöhe zu einer Zielzeit oder das Zeitfenster einer Mindesthöhe. Mit dem Schieberegler unter der Tidenkurve lässt sich die Zeit verschieben oder eine Höhe ablesen.

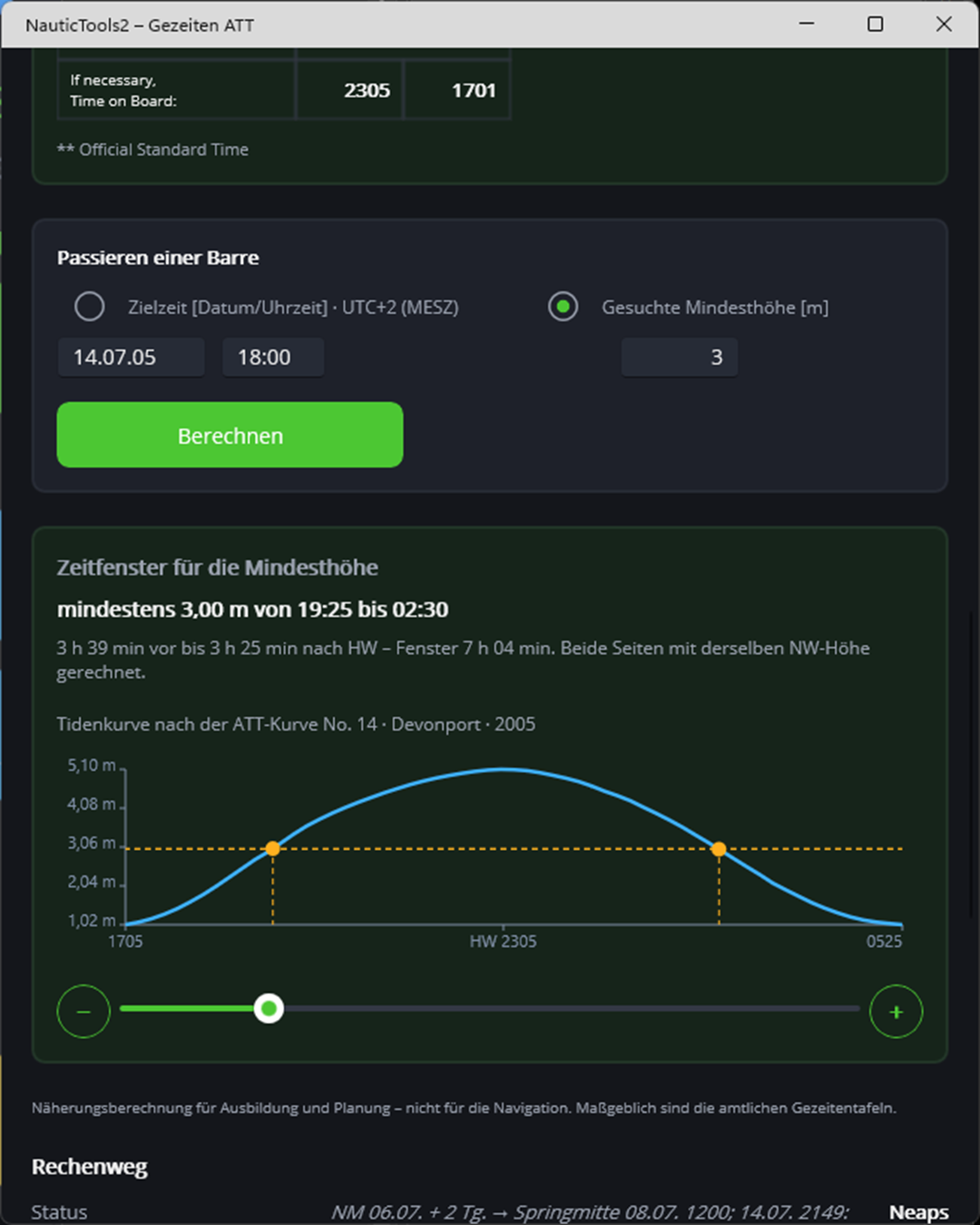

    Zeitfenster für eine Mindesthöhe an der nachgezeichneten Tidenkurve.
  6. Rechenweg, Drucken und Speichern

    Unter Rechenweg steht jeder Zwischenschritt. Das Druckprotokoll enthält Formular, Kurve und Rechenweg. Speichern legt Häfen, Tageswerte und Aufgabe im gewählten Datenbestand ab.

Neue Jahrgänge und Übungsdaten

Standard Ports, Secondary Ports, Seasonal Changes und gespeicherte Aufgaben gehören immer zu einem Datenbestand, so mischen sich Jahrgänge nicht. Über das Menü ⋯ lässt sich zum Beispiel ATT 2027 in ein neues Jahr kopieren. Die Kopie gilt zunächst als ungeprüft, bis sie mit dem neuen Buch verglichen ist. Rechnet man damit, trägt das Ergebnis einen roten Hinweis.

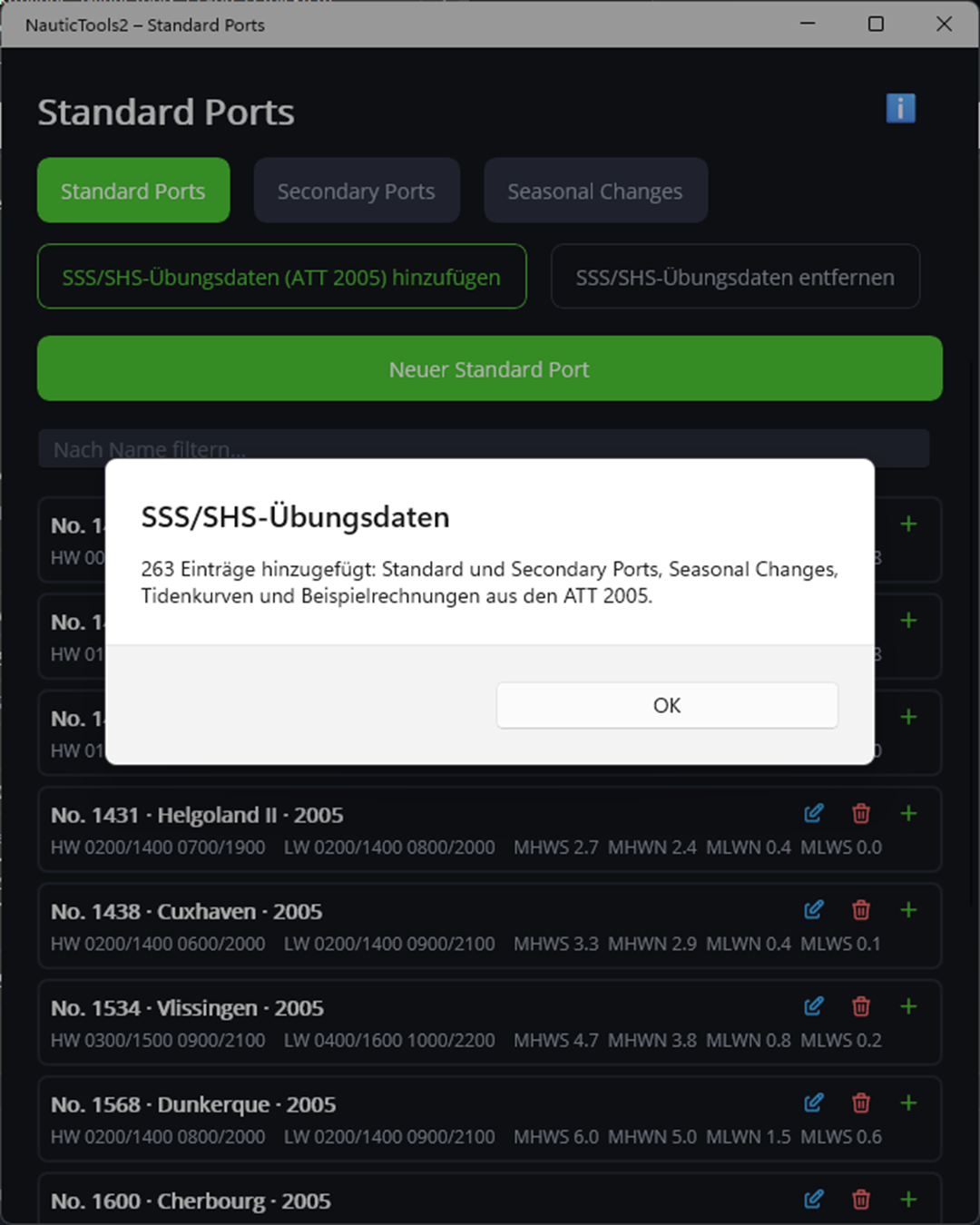

Unter Übungspakete stehen fertige Datensätze bereit: die Auszüge der ATT 2005 aus dem DSV-Begleitheft und der RYA Training Almanac. Jedes Paket bekommt einen eigenen Datenbestand und lässt sich wieder entfernen.

Rechenprotokoll zum Ausdrucken

Jede Rechnung lässt sich als Protokoll drucken oder als PDF speichern, mit Eingaben, ausgefülltem Tidal Prediction Form, Ergebnis, Tidenkurve und vollständigem Rechenweg.

Das Druckprotokoll des Beispiels Scharhorn, Beacon C.

Häufige Fragen

Was ist der Unterschied zwischen Standard Port und Secondary Port?

Für Standard Ports nennen die Admiralty Tide Tables tägliche Vorhersagen. Für Secondary Ports stehen nur Zeit- und Höhenunterschiede zu einem Standard Port in Part II, ihre Gezeit wird daraus berechnet.

Muss ich die Häfen selbst eintragen?

Die Standard Ports der ATT 2027 und 145 Tidenkurven europäischer Häfen sind in der App enthalten. Secondary Ports trägt man aus Part II selbst ein, einige sind als Beispiele dabei.

Brauche ich die Admiralty Tide Tables trotzdem?

Ja. Die Tagesvorhersage des Standard Port und die Differenzen der Secondary Ports stammen aus dem Buch. NauticTools2 übernimmt die Rechnung und zeigt jeden Schritt.

Nicht für die Navigation: Alle Gezeitenwerte sind Näherungsberechnungen für Ausbildung, Prüfungsvorbereitung und Törnplanung. Nachgezeichnete Tidenkurven und Rechenverfahren weichen von der tatsächlichen Gezeit ab, Wind und Luftdruck verändern sie zusätzlich. Maßgeblich für die Navigation sind die amtlichen Gezeitentafeln.
